Biogazownia Rolnicza Konarzyce

NAZWA

Biogazownia rolnicza w Konarzycach

INWESTOR

Inwestor prywatny

ZAKRES

Projekt techniczny, generalne wykonawstwo, dostawa i montaż wyposażenia technologicznego

ADRES INWESTYCJI

Konarzyce, 63-130

DANE INWESTYCJI

Moc elektryczna: do 1,0 MW

Sprawność elektryczna: 42,5%

Zbiorniki fermentacyjne: ⌀ 12,5 m, h = 11,25 m, V = 1 200 m³

Zbiornik magazynowy pofermentu: ⌀ 32,0 m, h = 6,0 m, V = 4 825 m³

Zbiornik substratów płynnych: ⌀ 8,0 m, h = 3,5 m, V = 150,7 m³

Stacja uzdatniania biogazu: 500 m³/h

Hala składowania substratów: 1 382 m² (48,5 × 28,5 m)

GENERALNY PROJEKTANT

PROEKO BIOGAS

DATA

2025

KATEGORIA

Biogazownia rolnicza

Charakterystyka instalacji

Biogazownia rolnicza w Konarzycach to instalacja o mocy elektrycznej do 1,0 MW i sprawności produkcji energii elektrycznej 42,5%. Biomasa fermentuje w zbiornikach fermentacyjnych, a następnie trafia do zbiornika magazynowego płynu pofermentacyjnego. Substraty stałe składowane są w hali o powierzchni 1 382 m².

Zbiorniki fermentacyjne

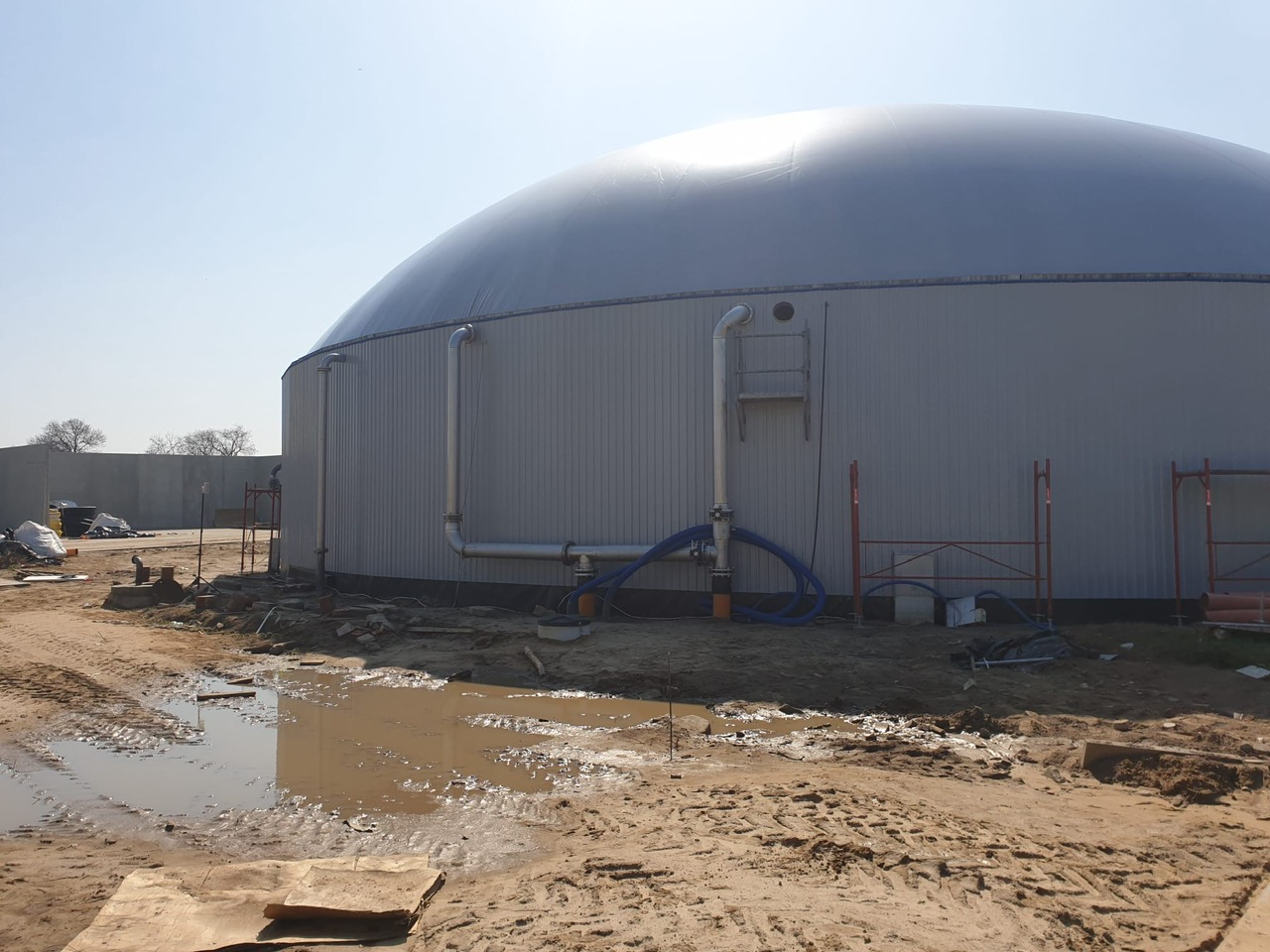

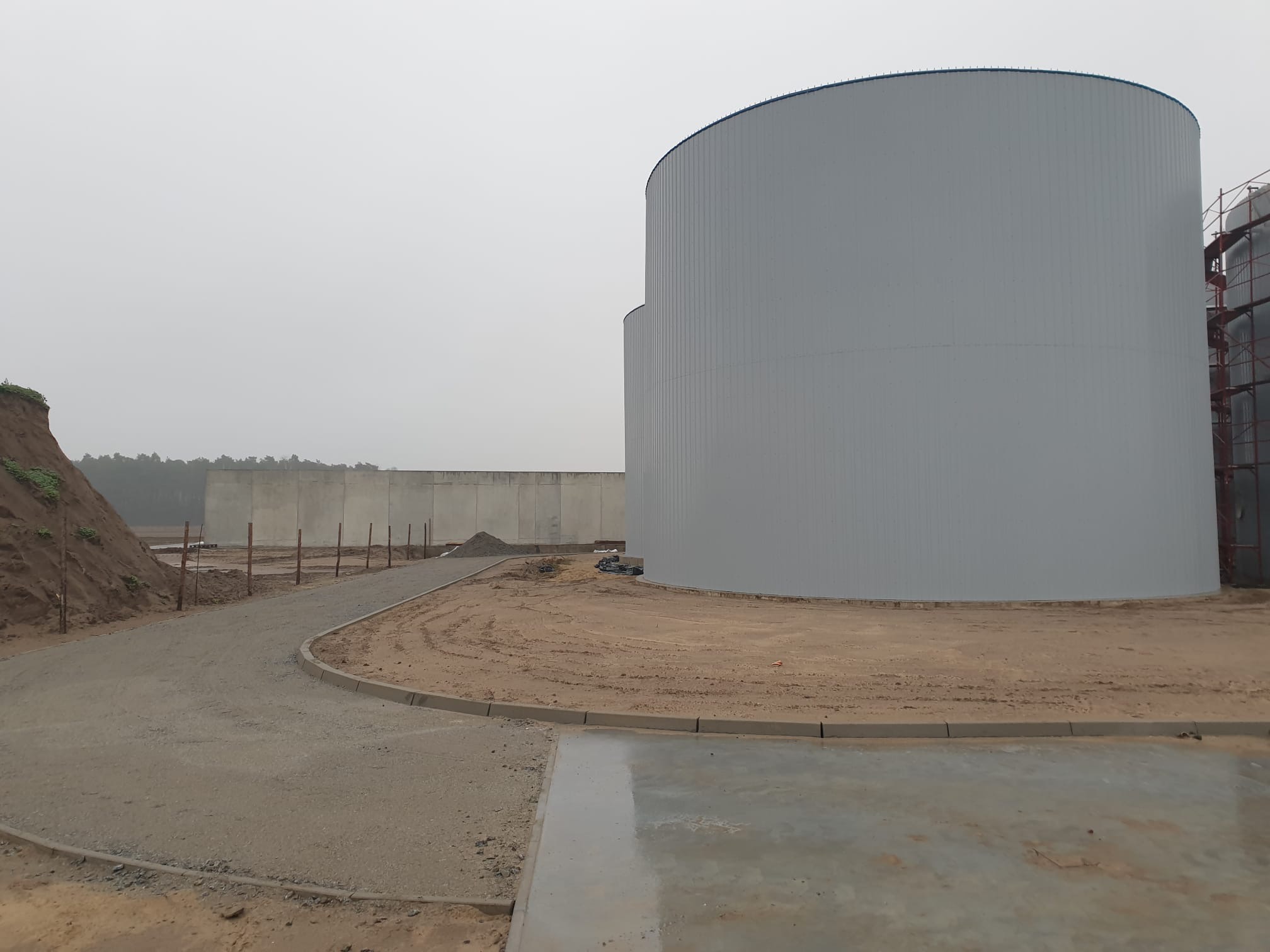

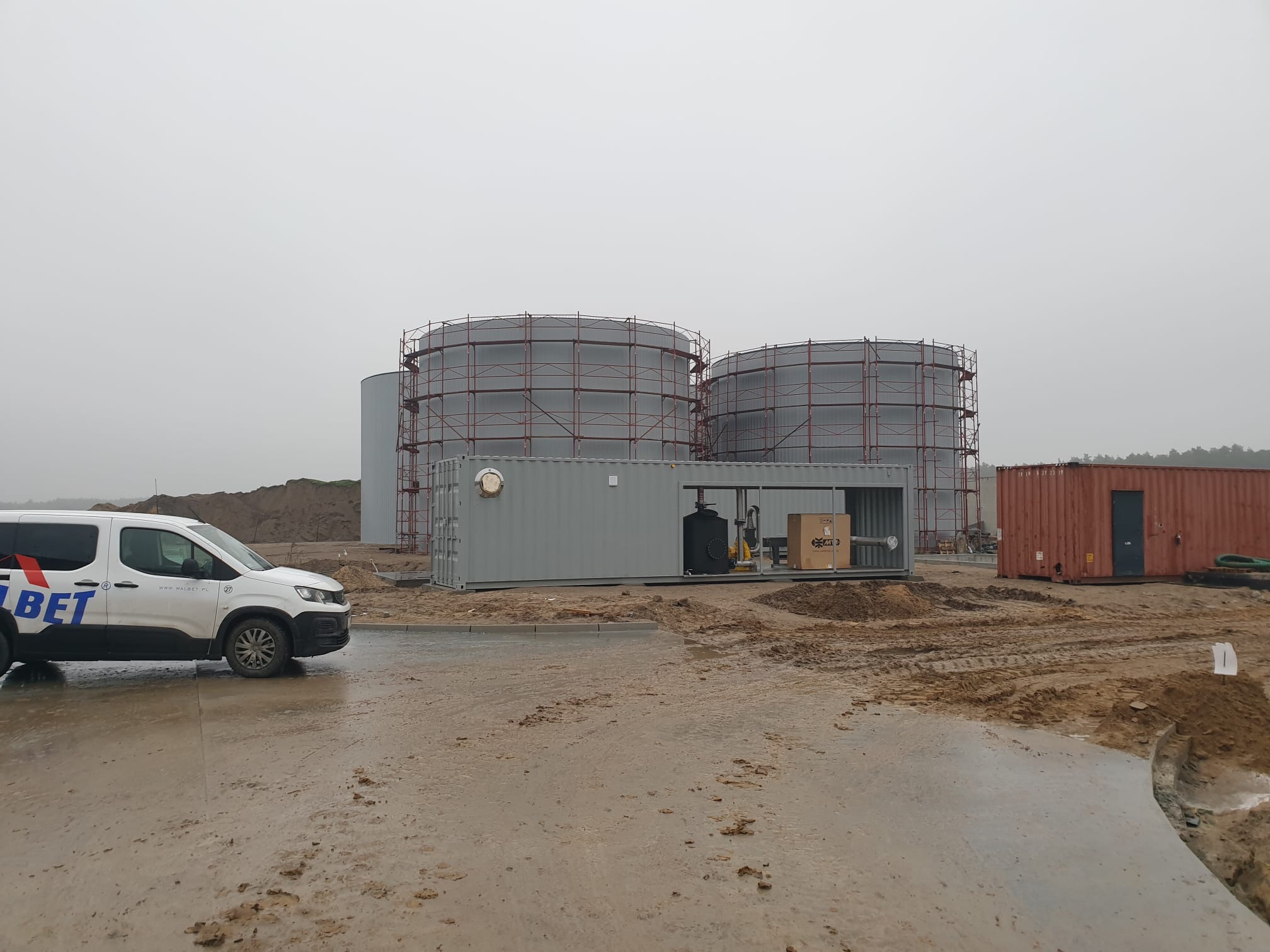

Fermentacja przebiega w stalowych zbiornikach segmentowych o średnicy 12,5 m, wysokości 11,25 m i pojemności 1 200 m³. Wnętrze zabezpieczono przed korozją powłoką natryskową, a ściany osłonięto blachą trapezową.

Zbiorniki wyposażono w:
– mieszadło strumieniowe oraz mieszadła zatapialne ze stali kwasoodpornej, montowane na prowadnicy przyściennej
– pomost obsługowy z drabiną złazową ze stali kwasoodpornej
– dwumembranową kopułę biogazu
– ogrzewanie z rur ⌀54 ze stali nierdzewnej, profilowanych do wymiaru zbiornika
– zabezpieczenia nad- i podciśnieniowe oraz pomiary AKPiA

Magazynowanie płynu pofermentacyjnego

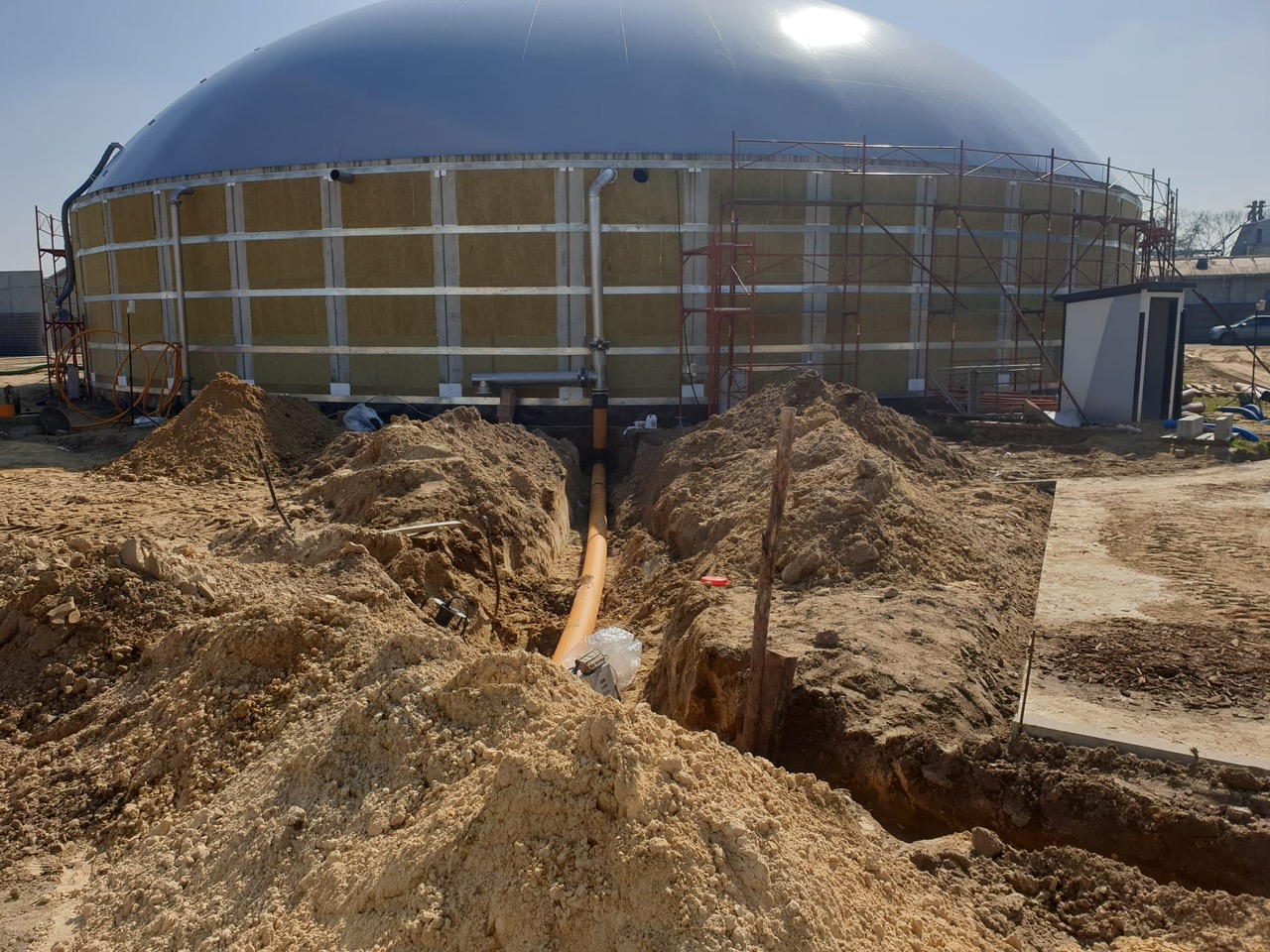

Płyn pofermentacyjny trafia do żelbetowego zbiornika o średnicy 32,0 m, wysokości 6,0 m i pojemności 4 825 m³, izolowanego termicznie wełną grubości 10 cm i zakrytego podwójną membraną. Zbiornik wyposażono w mieszadła zatapialne ze stali kwasoodpornej na prowadnicy przyściennej, pomost obsługowy z drabiną złazową, dwumembranową kopułę biogazu oraz ogrzewanie z rur ⌀54 ze stali nierdzewnej. Całość uzupełniają zabezpieczenia nad- i podciśnieniowe wraz z pomiarami AKPiA.

Załadunek i przygotowanie biomasy

Substraty płynne gromadzi podziemny żelbetowy zbiornik o średnicy 8,0 m, wysokości 3,5 m i pojemności 150,7 m³, wyposażony w mieszadła zatapialne, pompę zatapialną wyjmowaną po prowadnicach ze stali nierdzewnej, hydrostatyczny pomiar poziomu napełnienia oraz zabezpieczenie przed przelaniem i suchobiegiem.

Układ załadowczy biomasy obejmuje zasobnik o pojemności 50,0 m³ z dozownikiem karmiącym, maceratorem, przystawką zasilającą z podajnikiem pośrednim, wagą kontrolną z wyświetlaczem LCD oraz pełnym zestawem zabezpieczeń: ciśnieniowym, czujnikiem ciśnienia i czujnikiem indukcyjnym przelania komory mieszania. Instalacja pompowa układu karmienia wykonana jest ze stali nierdzewnej.

WIĘCEJ…

Uzdatnianie biogazu

Biogaz trafia do kontenerowej stacji uzdatniania o wydajności 500,0 m³/h, wyposażonej w osuszacz, dmuchawę wentylatorową, filtr z węglem aktywnym 2,2 m³, analizator biogazu i przepływomierz elektromagnetyczny. Instalacje przesyłowe wykonano ze stali nierdzewnej wraz z armaturą. Stacja obejmuje też rozdział ciepła na trzy obiegi grzewcze, kocioł z palnikiem dwupaliwowym (biogaz/olej) oraz pochodnię awaryjnego spalania biogazu zainstalowaną na dachu kontenera.

Jednostka kogeneracyjna

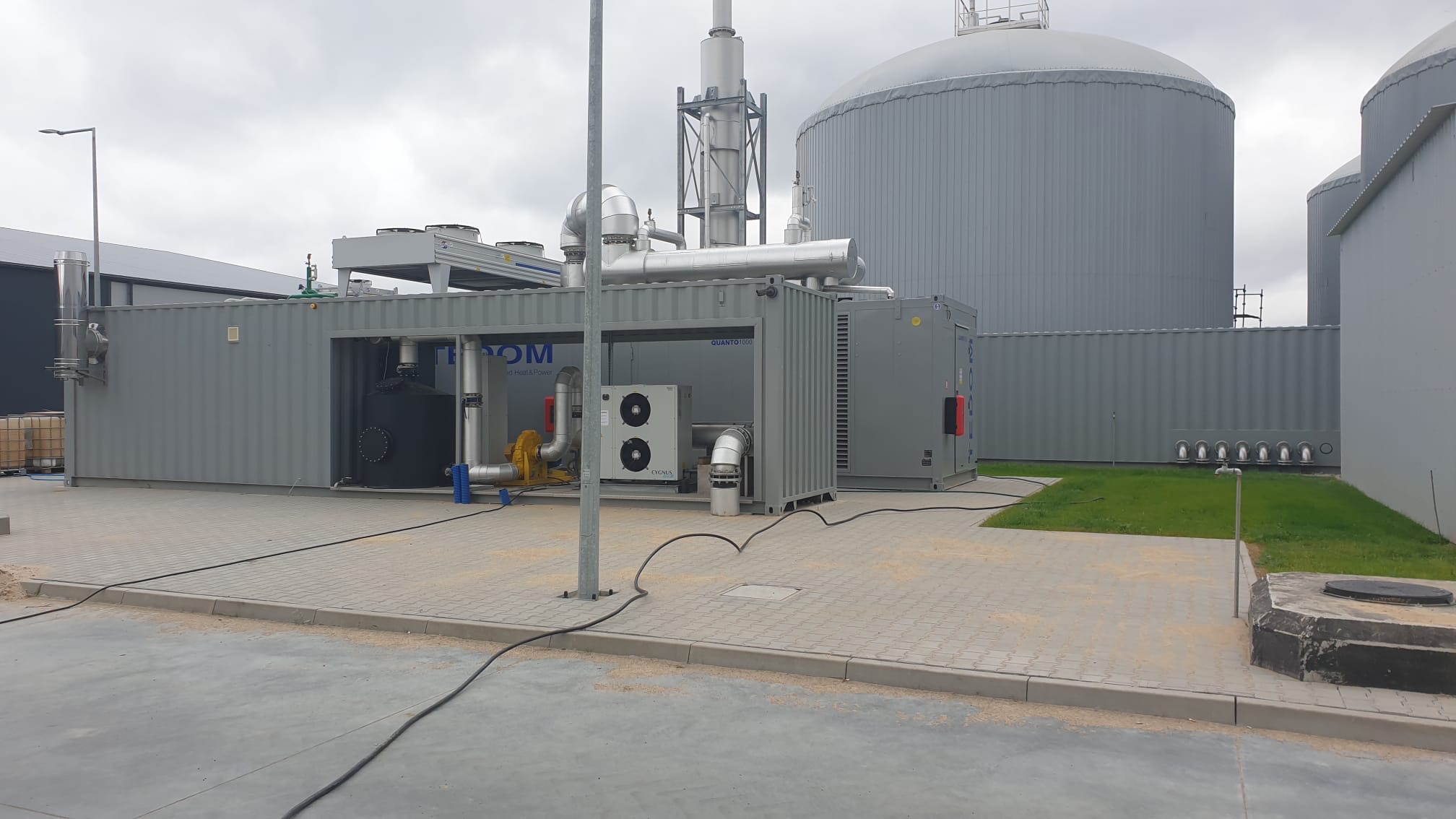

Sercem instalacji jest jednostka kogeneracyjna dostarczona jako kompletne, prefabrykowane urządzenie w zabudowie kontenerowej z obudową dźwiękochłonną, posadowione na płycie fundamentowej. Agregat pracuje w układzie turbosprężania i wyposażony jest w prądnicę synchroniczną, umożliwiającą pracę równoległą z siecią energetyczną.

Zakres pracy ciągłej: 50–100% mocy znamionowej

Sterowanie i zaplecze

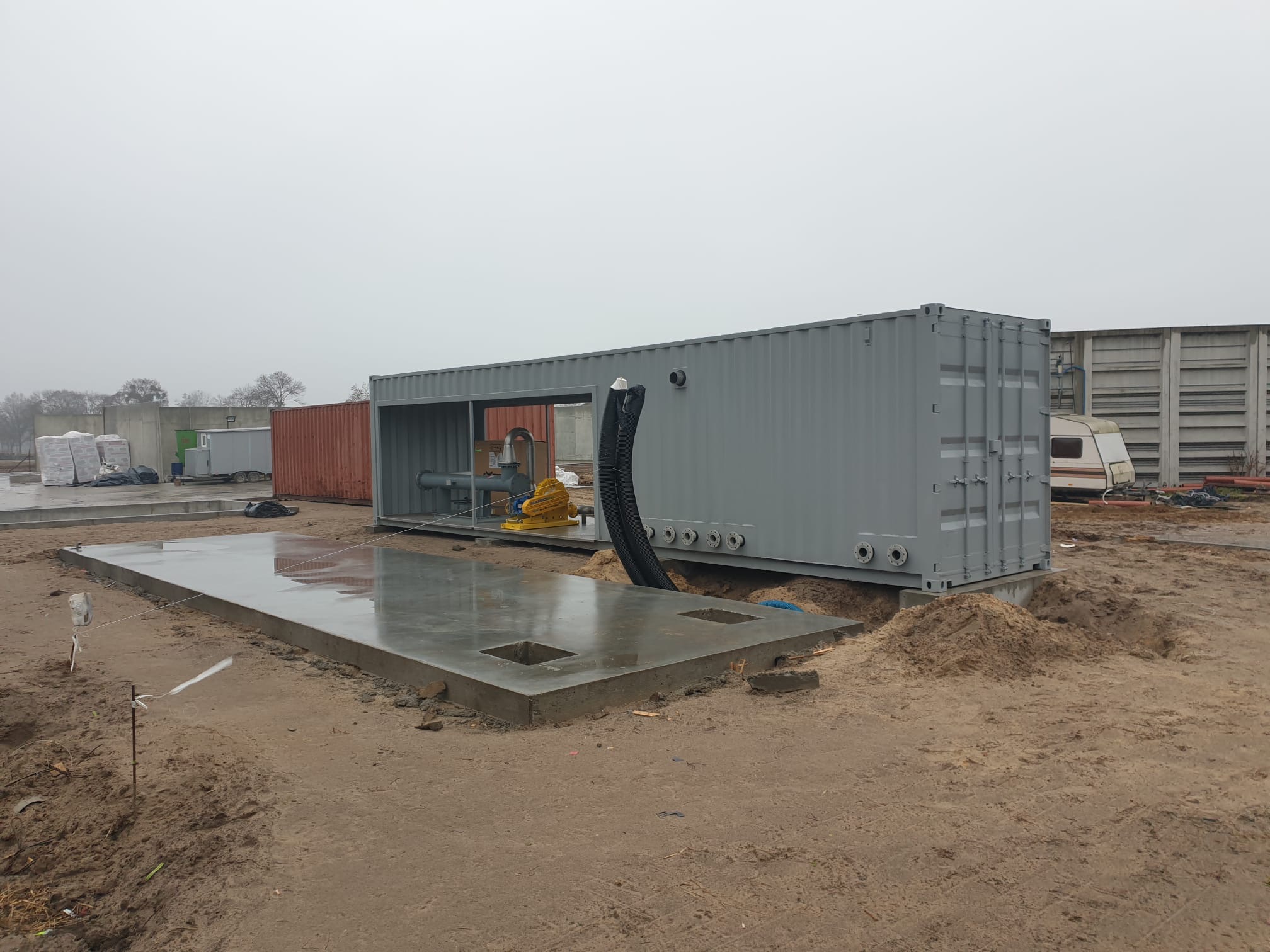

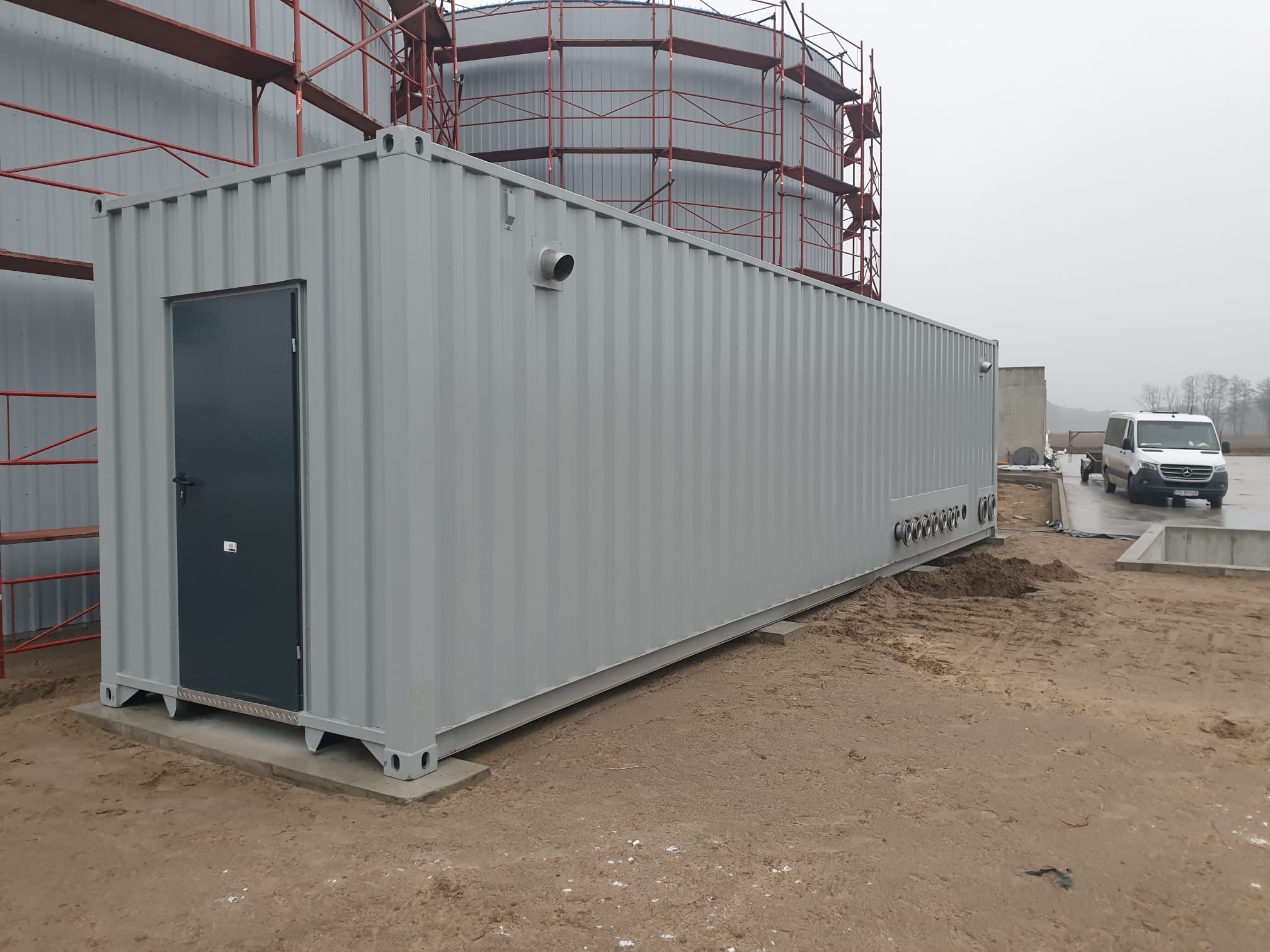

Kontener techniczny mieści układ pompowy z pompą centralną do przepompowywania płynu między zbiornikami, pomiary przepływu, temperatury i ciśnienia, układ rozdziału karmienia, zespół szaf zasilająco-sterowniczych z panelem operatorskim, rozdzielnię główną z wyłącznikiem głównym oraz układ rozdziału ogrzewania zbiorników.

Obsługę biogazowni zapewnia kontener techniczno-magazynowy o wymiarach 6,0 × 5,0 m z pomieszczeniami sanitarnymi i aneksem kuchennym.

Składowanie substratów

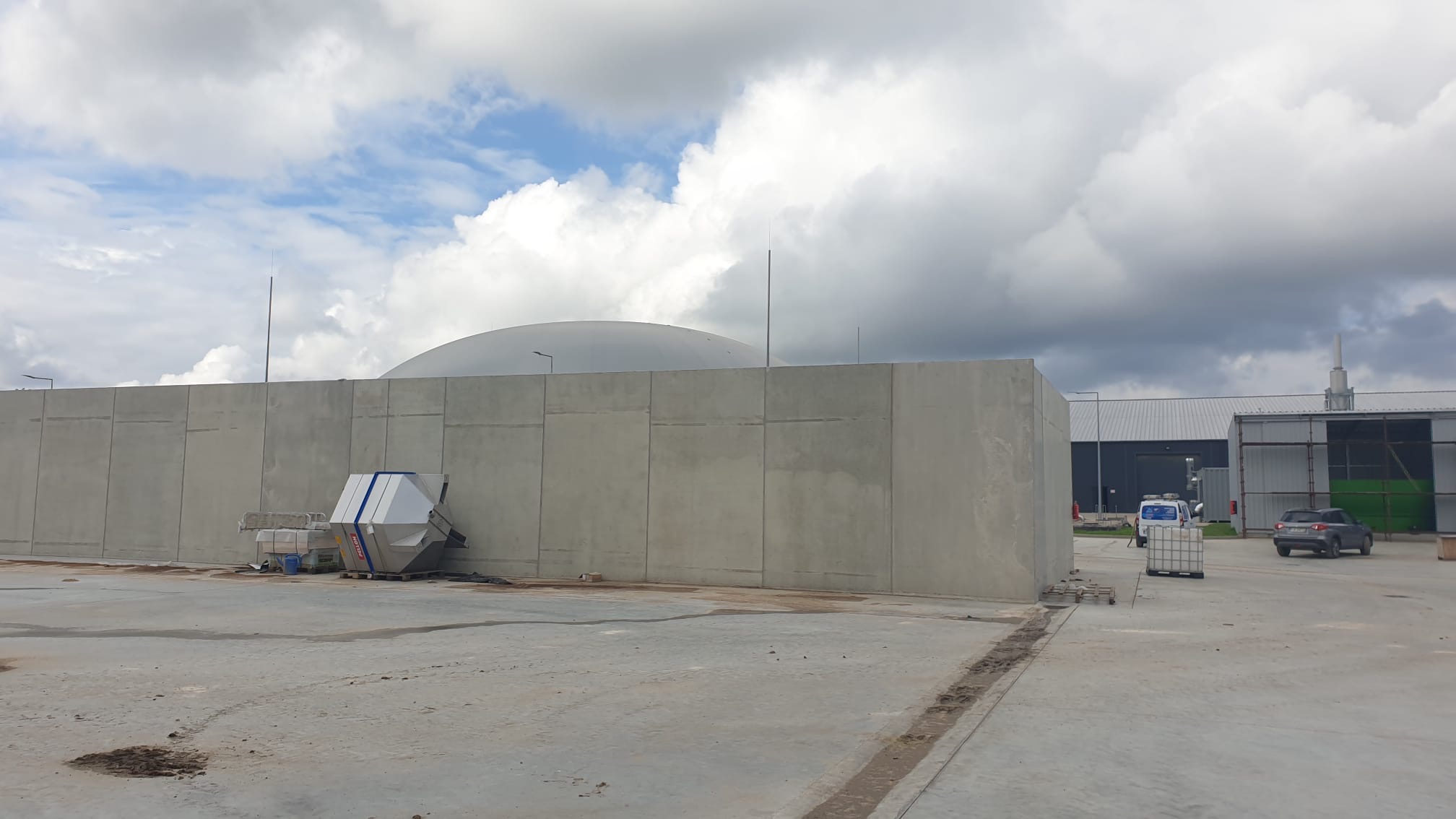

Substraty stałe magazynowane są w hali o wymiarach 48,5 × 28,5 m i powierzchni 1 382 m². Uzupełnia ją silos materiałów sypkich o ścianach żelbetowych wylewanych na mokro.
