Biogazownia Rolnicza Chromakowo

NAZWA

Biogazownia rolnicza w Chromakowie

INWESTOR

Inwestor prywatny

ZAKRES

Projekt techniczny, generalne wykonawstwo, dostawa i montaż wyposażenia technologicznego

ADRES INWESTYCJI

Chromakowo, 09-317

DANE INWESTYCJI

Moc elektryczna: do 499 kW

Moc cieplna: 500 kW (±8%)

Sprawność produkcji energii elektrycznej: 41,5%

Pojemność zbiornika fermentacyjnego I stopnia: 2 600–2 700 m³

Pojemność zbiornika fermentacyjnego II stopnia: 3 165 m³

Pojemność zbiornika końcowego (magazyn poferm.): 8 792 m³

GENERALNY PROJEKTANT

PROEKO BIOGAS

DATA

2024

KATEGORIA

Biogazownia rolnicza

Charakterystyka instalacji



Biogazownia rolnicza w Chromakowie to instalacja o mocy elektrycznej do 499 kW, zaprojektowana w oparciu o dwustopniowy proces fermentacji beztlenowej. Taki układ pozwala na pełniejszy rozkład substratu i stabilniejszą produkcję biogazu niż w instalacjach jednostopniowych biomasa przechodzi kolejno przez dwa zbiorniki fermentacyjne, zanim trafi do zbiornika magazynowego płynu pofermentacyjnego.

Zbiorniki fermentacyjne

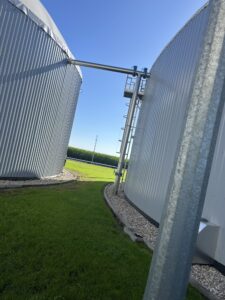

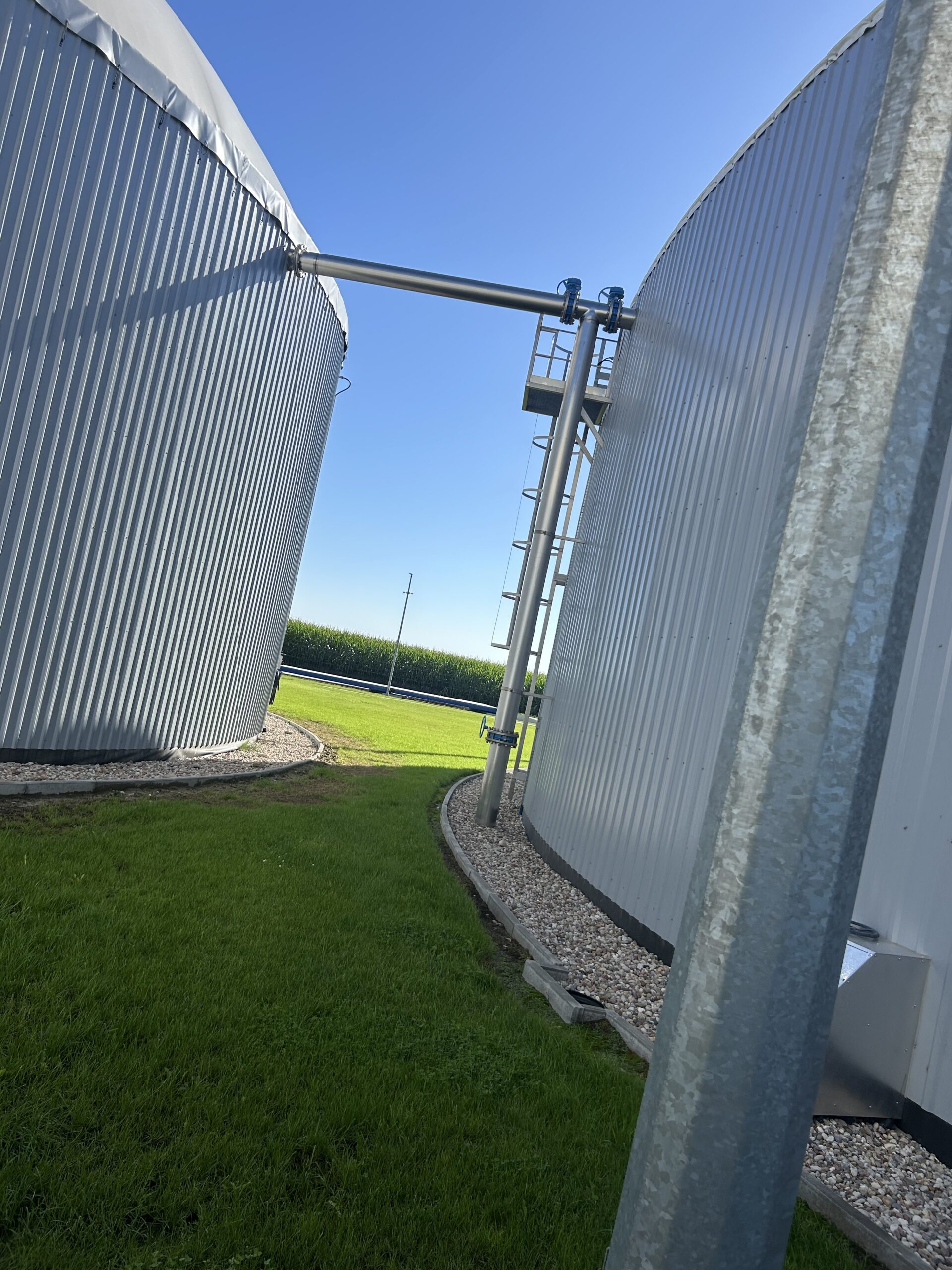

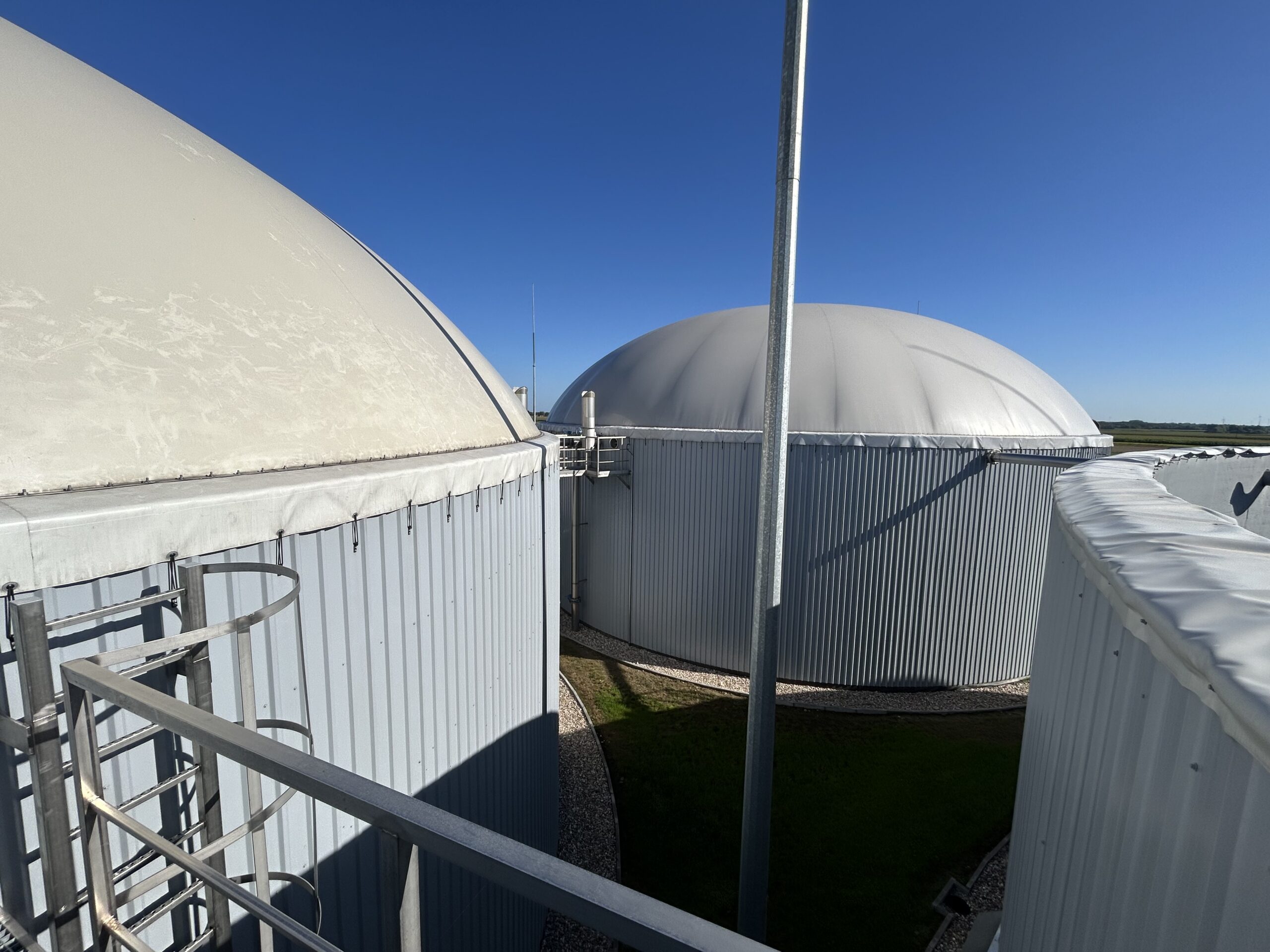

Fermentacja przebiega w dwóch monolitycznych zbiornikach żelbetowych. Zbiornik I stopnia ma pojemność czynną 2 600–2 700 m³ i jest dodatkowo izolowany termicznie wełną fasadową o grubości 10 cm, z osłoną z blachy trapezowej oraz powłoką antykorozyjną wewnątrz zbiornika. Zbiornik II stopnia o pojemności 3 165 m³ przejmuje proces fermentacji w kolejnym etapie.

Oba zbiorniki wyposażono w:
– mieszadła zatapialne ze stali kwasoodpornej, montowane na prowadnicy przyściennej (zbiornik I stopnia dodatkowo w mieszadło strumieniowe)
– pomosty obsługowe z drabinami złazowymi ze stali kwasoodpornej
– dwumembranowe kopuły biogazu
– cztery ringi grzewcze z rur ze stali nierdzewnej, profilowane do wymiaru zbiornika
– zabezpieczenia nad- i podciśnieniowe oraz pomiary AKPiA

Magazynowanie płynu pofermentacyjnego



Płyn pofermentacyjny trafia do zbiornika końcowego o pojemności czynnej 8 792 m³ również żelbetowego, wyposażonego w trzy mieszadła zatapialne, pomost obsługowy i cztery ringi grzewcze. Docelowo zbiornik zostanie doposażony w dwumembranową kopułę biogazu oraz zabezpieczenia nad- i podciśnieniowe w drugim etapie inwestycji.

Załadunek i przygotowanie biomasy



Przed trafieniem do zbiorników fermentacyjnych biomasa przechodzi przez zbiornik wstępny (200–300 m³) oraz kosz załadowczy z podwójnym mieszalnikiem pionowym o pojemności 50 m³. Kosz wyposażono w dozownik karmiący, macerator, wagę kontrolną z wyświetlaczem LCD oraz pełny zestaw zabezpieczeń ciśnieniowych i przeciwprzelewowych. Substraty stałe magazynowane są w silosie o powierzchni min. 2 200 m² i wysokości ścian min. 3,2 m.
